Назначение.

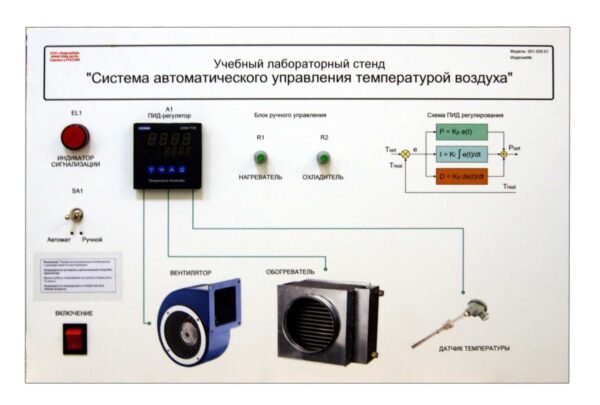

Стенд предназначен для изучения основ систем автоматического управления. Позволяет наглядно изучить: САУ температурой воздуха, в основе которой лежит принцип управления с обратной связью; объект управления и снять его переходную характеристику; технические средства измерения и индикации.
Лабораторный стенд работает в двух режимах: ручном и автоматическом. Ручной режим реализуется посредством блока ручного управления (нагрев и охлаждение), когда по показаниям на информационном табло регулятора вручную формируется управляющий сигнал на исполнительные механизмы; автоматический – измеритель-регулятор, в зависимости от его настройки и показания датчика температуры, сам формирует управляющий сигнал для исполнительных механизмов, располагающихся в объекте управления.
В лабораторном стенде реализовано 3 основных режима работы:
измеритель-регулятор формирует управляющий сигнал по ПИ закону регулирования, измеритель-регулятор формирует управляющий сигнал по ПД закону регулирования и измеритель-регулятор формирует управляющий сигнал по ПИД закону регулирования.
Приборы имеют универсальный вход для подключения датчиков температуры различных типов, в том числе и традиционных для Российской Федерации – термосопротивлений 50М и термопар L – хромель / копель.
ПИД-регуляторы температуры стандартно оборудованы сразу двумя управляющими выходами: электромагнитным реле и импульсным выходом. Какой из этих двух выходных элементов будет использоваться как управляющий выход настраивается пользователем. На практике эта особенность дает дополнительные преимущества, так как пользователь с одним и тем же прибором использует как твердотельные реле, так и стандартные электромагнитные пускатели (контакторы).
Терморегуляторы изготовлены в щитовом корпусе типоразмером: 72×72 мм, имеют два 4-х разрядных индикатора и оборудованы съемными клеммниками для простоты монтажа / демонтажа / быстрой замены прибора.
Прозрачный корпус предназначен для установки в помещениях с высоким уровнем влажности и со значительной запыленностью: в гаражах, подвалах и т.д., а также для установки на открытом воздухе. Применяются в качестве щитов учета - возможность установки счетчика, учетно-распределительных щитов - возможность установки модульной аппаратуры и счетчика, щитов управления - возможность установки пускателя, промежуточного реле, таймеров и т.д.
