Учебный лабораторный стенд «Определение коэффициента теплопередачи теплообменного аппарата»

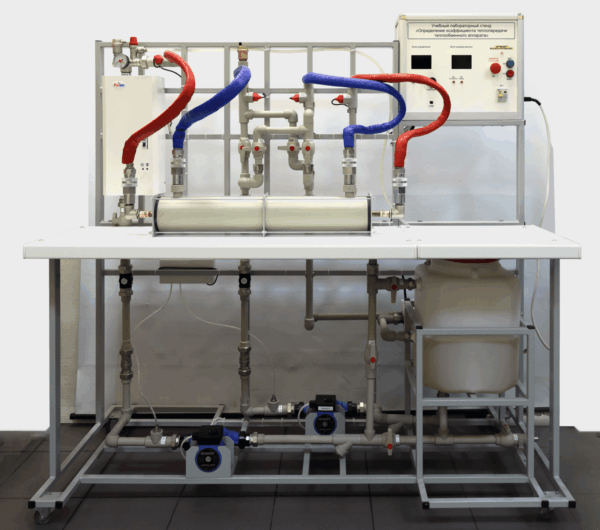

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется гидравлическая система, состоящая из горячего и холодного контуров, в состав системы входят следующие элементы:

• электрический водонагреватель с регулятором температуры, работающий в ручном и автоматическом режиме
• два циркуляционных насоса
• теплообменный аппарат типа труба в трубе. Наружная труба выполнена из полипропиленовой трубы для снижения потерь тепла, и что соответственно увеличивает точность выполняемых лабораторных работ. Внутренняя труба теплообменника выполнена из не корродирующего материала. Теплообменник «Труба в трубе» имеет подсоединение к гидравлической магистрали при помощи быстросъемных соединений G3/4.
• два датчика расхода жидкости
• накопительный бак для воды
• датчики температуры, расположенные на входе и выходе исследуемых участков
• датчики давления
• запорная арматура

Вся гидравлическая система выполнена из полипропиленового трубопровода. Для наблюдения за распределением температуры исследуемой поверхности используется устройство тепловизионного контроля.

Микропроцессорная система предназначена для управления модулями стенда, связи с компьютером, сбора и обработки данных.

Лабораторные работы

1. Проведение испытаний теплообменников в режимах прямотока и противотока.
2. Измерение температуры на входе и выходе исследуемого теплообменника в горячем и холодном контурах.
3. Измерение расхода теплоносителей.
4. Определение коэффициентов теплоотдачи и теплопередачи.
5. Определение КПД теплообменника типа труба в трубе.
6. Принцип работы тепловизора.
7. Теплозионное обследование теплообменника типа труба в трубе.
