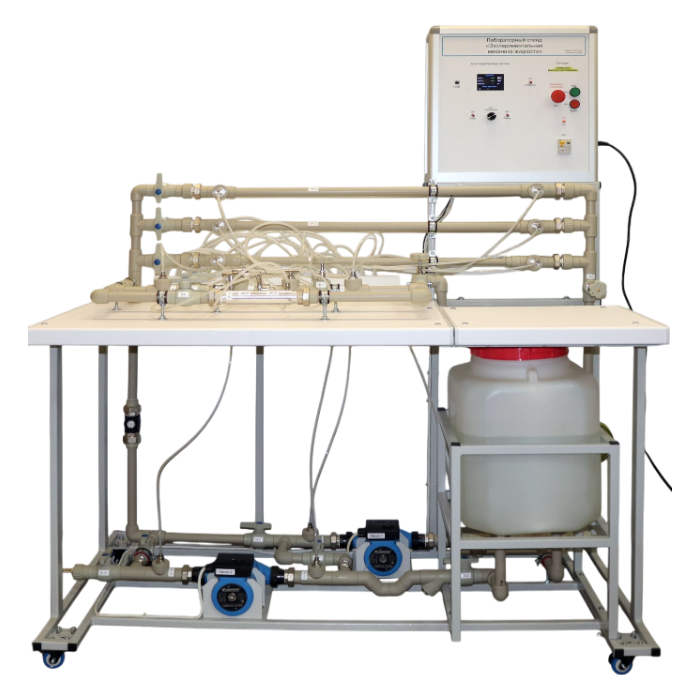

Лабораторный стенд «Экспериментальная механика жидкости» предназначен для проведения лабораторных работ по курсу «Механика жидкости и газа», «Гидрогазодинамика» в системе высшего и среднего профессионального образования, а также будет интересен студентам других технических специальностей.
Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения экспериментов приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.
Стенд собран на рамном основании из стального профиля покрытого порошковой краской. Рама установлена на колесные опоры с тормозами для удобного перемещения и фиксации стенда. На основании прикручена столешница для удобного размещения исследуемых элементов.
На раме смонтирована гидравлическая система и блок управления.
Вся гидравлическая система стенда разделена на исследуемые участки.
Участок для изучения уравнения Бернулли выполнен в виде одной цельной детали из коррозиестойкого материала, соотношение диаметров в трубке Бернулли 3:1:4, на каждом из участков есть отводы для подключения датчиков давления.
Участок для изучения потерь давления (напора). Представляет собой участок полипропиленового трубопровода, с установленными на нем гидравлическими сопротивлениями в виде диафрагмы, регулируемой заслонки (крана), вентиля. На исследуемых участках расположены дифференциальные датчики давления.
Участок для изучения характеристик трубопроводов выполнен из трубопроводов различных материалов.
На участках трубопроводов установлены дифференциальные датчики давления.
Участок для изучения характеристики насосов при различных способах их соединения представлен в виде двух центробежных насосов, а также системы трубопроводов и задвижек.
Насосы установлены таким образом, что позволяют собирать гидравлическую систему для изучения последовательного и параллельного соединения насосов.
На раме установлен технологический бак, обеспечивающий выполнение лабораторных работ без подключения к внешней системе водоснабжения.
Все датчики, установленные на стенде, подключаются к измерительной системе и отображаются на цветном дисплее.
Микропроцессорная система предназначена для управления модулями стенда, связи с компьютером, сбора и обработки данных.
Блок управления оборудованием стенда представляет собой моноблок выполненный из металлического профиля с корпусом из ABS пластика. Все надписи на блоке выполнены при помощи цветной термопечати.
