Лабораторный стенд «Пневматическая система грузового автомобиля КАМАЗ с прицепом»

Лабораторный стенд «Пневматическая система грузового автомобиля КАМАЗ с прицепом» предназначен для изучения устройства пневматической системы грузового автомобиля, отдельных элементов пневматической системы на примере автомобиля КАМАЗ, позволяет приобрести практические навыки по сборке пневматических схем с использованием пневматических шлангов с быстроразъемными соединениями (БРС).

Стенд обеспечивает изучение отдельных элементов пневматической системы автомобиля КАМАЗ.

Стенд позволяет приобрести практические навыки по сборке пневматических схем с использованием пневматических шлангов с быстроразъемными соединениями (БРС).

Состав и конструкция:

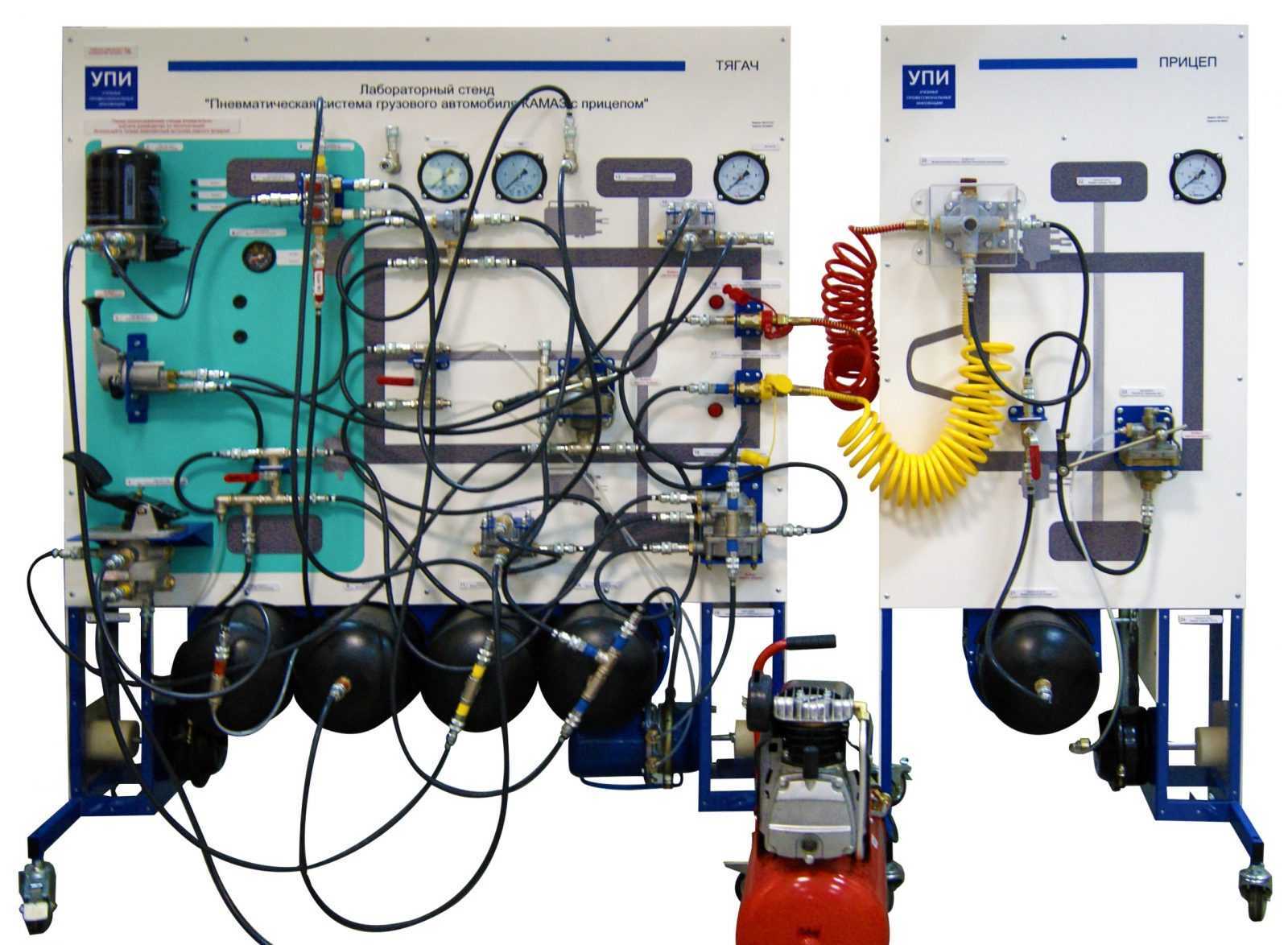

Конструктивно стенд представляет собой сварные металлические рамы, установленные на поворотных колесных опорах с тормозами. Одна рама содержит компоненты пневматической системы грузового автомобиля, вторая рама содержит компоненты пневматической системы прицепа.

Соединение компонентов в рабочую схему осуществляется с помощью пневматических шлангов с БРС.

В состав стенда входит компрессор с электроприводом.

Конструктивное оформление стенда обеспечивает наглядность для возможности идентифицировать отдельные компоненты, пневматические магистрали.

В состав стенда входят манометры для измерения давления в различных участках системы.

В конструкцию стенда внесены элементы (краны, дроссели) которые позволяют моделировать неисправности в системе, для обеспечения контроля знаний учащихся.

Лабораторные работы

1. изучения принципов построения и работы пневматической тормозной системы грузового автомобиля;
2. изучения основных компонентов пневматической системы и получения первичных навыков по диагностике подобных систем;
3. изучение назначения основных пневмоагрегатов тормозной системы:

• четырехконтурный защитный воздушный клапан
• автоматический регулятор тормозных сил
• кран стояночного тормоза
• кран двухсекционный с педалью
• двухмагистральный перепускной клапан
• ускорительный клапан
• клапан управления тормозами прицепа
• энергоаккумулятор
• тормозные камеры
• баллон воздушный (ресивер)
• осушитель воздуха
• воздухораспределитель тормозов прицепа/полуприцепа

Программное обеспечение поставляемое в комплекте представляет собой интерактивные курсы по следующим темам:

1. Хранение пневматической энергии,
2. Системы защиты и безопасности пневматических систем,
3. Изменение (преобразование) пневматической энергии (клапаны, корректор нагрузки и механизм управления прицепом),
4. Контрольные мероприятия в пневматическом контуре с применением манометров.
